Snímače polohyřady KT-21 a KT-50 |
 |
| Řada elektronických (PNP) snímačů polohy KT-xxP odstraňuje nedostatky jazýčkových relé. Jedná se o plně elektronické snímače, což přináší vynikající vlastnosti, dlouhou životnost a integrované ochrany. V nabídce je i řada snímačů s jazýčkovým relé KT-xxR. Všechny tyto snímače je možné použít se všemi pneumatickými válci společnosti Stránský a Petržík. Pro různé druhy válců je však nutné zvolit správnou upevňovací objímku či držák. Snímač KT-50 může být použit na válcích s T drážkou i od jiných výrobců. |
| Objednací kódy, použití snímačů | Vlastnosti snímačů, rozměry, zapojení | Katalogový list v PDF | Technické informace |
| Zásady použití | Držáky pro KT-21 | Držáky pro KT-50 | Kabely s konektory |
Vlastnosti snímačů
| Popis | Hodnota / Typ snímače | |||
| KT-21P | KT-21R | KT-50P | KT-50R | |
| Napětí Ub [V] | 5 až 30 stejnosměrné | 5 až 240 stejnosměrné i střídavé | 10 až 30 stejnosměrné | 5 až 240 stejnosměrné i střídavé |
| Max. spínaný výkon [W/VA] | 6 | 10 | 3 | 10 |
| Spínaný proud Ia [mA] | ≤200 | ≤100 | ≤100 | ≤100 |
| Napájecí proud [mA] při 24V v sepnutém stavu | 20 | — | 20 | — |
| Pokles napětí Ud [V] | ≤0,5 | ≤3,5 | ≤2 | ≤3 |
| Svodový proud [mA] | ≤0,01 | — | ≤0,05 | — |
| Krytí | IEC529 IP67 | |||
| Pracovní teplota Ta [°C] | -10 až +70 | |||
| Kabel | PVC, 3x0,22 mm2, Ø4 mm | PVC, 2x0,22 mm2, Ø4 mm | PU, 3x0,22 mm2, Ø3 mm | PU, 2x0,22 mm2, Ø3 mm |
| Délka kabelu | 2 m nebo 0,15 m s konektorem M8x1 | 2 m nebo 0,30 m s konektorem M8x1 | ||
| Materiál tělesa | plast, kovový kryt | plast, kovový upínací mechanizmus | ||
| Integrovaná ochrana | proti zkratu, přepětí a proti přepólování | — | proti zkratu, přepětí a proti přepólování | — |
Rozměry

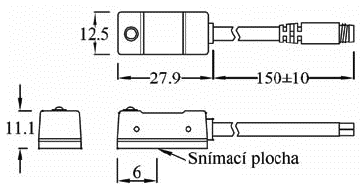

Rozměry snímačů KT-21 |

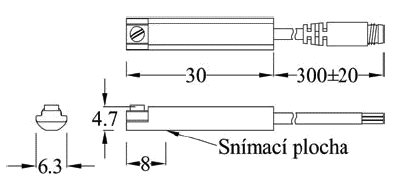

Rozměry snímačů KT-50 |
 |
 |
Zapojení
Zapojení snímačů KT-xxP |
|
Schema zapojení snímačů polohy řady KT-xxR |
